Az acél tányérfejek döntő fontosságúak a különböző iparágakban, különösen nyomástartó edényekben, tárolótartályokban és csőrendszerekben. Beszállítóként aAcél tányérfejek, gyakran kérdeznek ezeknek az alapvető alkatrészeknek a gyártási folyamatáról. Ebben a blogbejegyzésben lépésről lépésre végigvezetem az acél tányérfejek gyártásának folyamatán.
Anyag kiválasztása
Az acél tányérfejek gyártásának első lépése a megfelelő anyag kiválasztása. Az anyagválasztás számos tényezőtől függ, beleértve a tervezett alkalmazást, az üzemeltetési feltételeket és a szabályozási követelményeket. Az acél tányérfejekhez általánosan használt anyagok közé tartozik a szénacél, a rozsdamentes acél és az ötvözött acél.
A szénacél megfizethetősége és jó mechanikai tulajdonságai miatt népszerű választás. Alkalmas olyan alkalmazásokra, ahol a korrózióállóság nem jelent komoly gondot. A rozsdamentes acél viszont kiváló korrózióállóságot kínál, és gyakran használják olyan iparágakban, mint az élelmiszer-feldolgozás, a gyógyszeripar és a vegyi feldolgozás. Az ötvözött acélt akkor használják, ha nagyobb szilárdságra és jobb teljesítményre van szükség, például nagynyomású alkalmazásoknál.
Az anyag kiválasztása után megvizsgálják, hogy megfelel-e a szükséges előírásoknak. Ez magában foglalja az acél kémiai összetételének, mechanikai tulajdonságainak és felületi minőségének ellenőrzését.
Az Üres vágása
Az anyag kiválasztása és ellenőrzése után a következő lépés a nyersdarab levágása. A nyersdarab egy lapos acéldarab, amelyet az edényfejbe alakítanak ki. A nyersdarab méretét és alakját a végső edényfej mérete határozza meg.
Számos módszer létezik a nyersdarab vágására, beleértve a plazmavágást, lézervágást és vízsugaras vágást. A plazmavágás nagy vágási sebessége és vastag anyagok vágására való képessége miatt népszerű módszer. A lézeres vágás pontosabb, és gyakran használják vékonyabb anyagok vágására. A vízsugaras vágás egy sokoldalú módszer, amellyel sokféle anyag vágható, és olyan alkalmazásokhoz is alkalmas, ahol a hő által érintett zónákat minimálisra kell csökkenteni.
Miután a nyersdarabot levágták, megtisztítják, hogy eltávolítsák a felületről a törmeléket vagy szennyeződést.
Az edényfej kialakítása
Az acél tányérfejek gyártásának legkritikusabb lépése a nyersdarab kívánt formára készítése. Számos módszer létezik az edényfejek kialakítására, beleértve a melegformázást, a hidegalakítást és a centrifugálást.
Forró alakítás
A melegalakítás egy olyan eljárás, amelyben a nyersdarabot magas hőmérsékletre hevítik, majd prés vagy szerszám segítségével az edényfejbe formálják. Ez a módszer vastag anyagok és összetett formák kialakítására alkalmas. A magas hőmérséklet alakíthatóbbá teszi az acélt, így könnyen formázható repedés vagy szakadás nélkül.
A nyersdarabot kemencében 800°C és 1200°C közötti hőmérsékletre hevítik, az acél típusától függően. Amint a nyersdarab eléri a kívánt hőmérsékletet, áthelyezik egy présbe vagy szerszámba, és az edényfejet formálják belőle. A formázás után az edényfejet lassan lehűtik, hogy enyhítsék a belső feszültségeket.
Hideg alakítás
A hidegalakítás olyan folyamat, amelyben a nyersdarabot szobahőmérsékleten az edényfejbe formálják. Ez a módszer vékonyabb anyagok és egyszerű formák kialakítására alkalmas. A hidegalakítás költséghatékonyabb, mint a melegalakítás, és nem igényel kemencét vagy egyéb fűtőberendezést.
Számos módszer létezik az edényfejek hidegalakítására, beleértve a préselést, a hidroformázást és a gumipárna formázását. A présformázás a legelterjedtebb módszer, és egy prés használatával nyomást gyakorolnak a nyersdarabra, és formázzák azt az edényfejbe. A hidroformázás hidraulikus nyomást használ az edényfej kialakításához, míg a gumibetét-alakítás gumibetétet használ a nyersdarab nyomásának kifejtéséhez.
Pörgetés
A centrifugálás egy olyan folyamat, amelyben a nyersdarabot nagy sebességgel forgatják, és egy szerszámot használnak arra, hogy a nyersdarabot fokozatosan az edényfejlé alakítsák. Ez a módszer alkalmas kis és közepes méretű tányérfejek kialakítására, és gyakran használják egyedi formájú tányérfejek előállítására.
A nyersdarabot esztergagépre szerelik és nagy sebességgel forgatják. Ezután egy szerszámot helyeznek a nyersdarabra, és a kezelő fokozatosan mozgatja a szerszámot a nyersdarab felülete mentén, hogy az edényfejet formálja. A centrifugálás egy precíz módszer, amellyel kiváló minőségű, sima felületű tányérfejek készíthetők.
Vágás és megmunkálás
Az edényfej kialakítása után levágják a felesleges anyagot, és biztosítják, hogy az edényfej méretei a szükséges tűréshatárokon belül legyenek. A vágást általában vágógéppel, például plazmavágóval vagy lézervágóval végzik.
Miután az edényfejet levágták, megmunkálható, hogy javítsa felületi minőségét, és létrehozzon minden szükséges elemet, például lyukakat vagy karimákat. A megmunkálás általában esztergagéppel, marógéppel vagy fúrógéppel történik.
Hőkezelés
A hőkezelés fontos lépés az acél tányérfejek gyártásában, különösen a melegen alakított tányérfejeknél. A hőkezelést az acél mechanikai tulajdonságainak javítására és az alakítási folyamat során esetlegesen fellépő belső feszültségek enyhítésére használják.
A hőkezelési eljárásoknak többféle típusa létezik, beleértve az izzítást, a normalizálást, a kioltást és a temperálást. Az izzítás egy olyan folyamat, amelyben az edényfejet magas hőmérsékletre hevítik, majd lassan lehűtik, hogy enyhítsék a belső feszültségeket és javítsák az acél rugalmasságát. A normalizálás hasonló az izzításhoz, de az edényfejet levegőn hűtik, nem pedig lassan kemencében. A kioltás olyan folyamat, amelyben az edényfejet magas hőmérsékletre hevítik, majd gyorsan lehűtik oltóközegben, például vízben vagy olajban, hogy növeljék az acél keménységét. A temperálás egy olyan folyamat, amelyben a kioltott edényfejet alacsonyabb hőmérsékletre hevítik, majd lassan lehűtik, hogy csökkentsék az acél ridegségét és javítsák szívósságát.
Az alkalmazott hőkezelési eljárás típusa az acél típusától és az edényfej kívánt mechanikai tulajdonságaitól függ.
Hegesztés (ha van)
Egyes esetekben előfordulhat, hogy az edényfejet más alkatrészekhez, például héjhoz vagy fúvókához kell hegeszteni. A hegesztés kritikus folyamat, amely gondos odafigyelést igényel a hegesztési kötés integritásának biztosítása érdekében.
Többféle hegesztési eljárás létezik, beleértve az ívhegesztést, a gázhegesztést és az ellenálláshegesztést. Az ívhegesztés a legelterjedtebb módszer, amely során elektromos ívet használnak az acél megolvasztására és a két alkatrész összekapcsolására. A gázhegesztés lángot használ az acél olvasztására, míg az ellenálláshegesztés elektromos áramot használ a hő előállítására és a két komponens összekapcsolására.
Hegesztés előtt az edényfej és a többi alkatrész felületét megtisztítják, hogy eltávolítsák az esetleges szennyeződéseket vagy oxidokat. A hegesztési folyamat ezután a megfelelő hegesztési technikával és töltőanyaggal történik. A hegesztés után a hegesztési kötést ellenőrizzük, hogy megbizonyosodjon arról, hogy megfelel-e a szükséges minőségi előírásoknak.
Felületkezelés
Az edényfej kialakítása, levágása, megmunkálása, hőkezelése és hegesztése (ha van) után készen áll a felületkezelésre. A felületkezelést az edényfej korrózióállóságának és megjelenésének javítására használják.
A felületkezelésnek számos módja van, beleértve a festést, a horganyzást és a passziválást. A festés elterjedt módszer az edényfej korrózió elleni védelmére, és gyakran használják olyan alkalmazásokban, ahol az edényfej ki van téve a környezetnek. A horganyzás egy olyan eljárás, amelyben az edényfejet cinkréteggel vonják be, hogy megvédjék a korróziótól. A passziválás egy olyan eljárás, amelynek során az edényfejet kémiai oldattal kezelik, hogy eltávolítsák a felületről a szabad vasat és javítsák annak korrózióállóságát.
Ellenőrzés és tesztelés
Mielőtt az edényfejet az ügyfélhez szállítanák, megvizsgálják és tesztelik, hogy megbizonyosodjon arról, hogy megfelel a szükséges előírásoknak. Ez magában foglalja az edényfej méreteinek, felületi minőségének és mechanikai tulajdonságainak ellenőrzését.
Számos módszer létezik az edényfejek ellenőrzésére és tesztelésére, beleértve a szemrevételezést, a méretvizsgálatot, a roncsolásmentes vizsgálatot (NDT) és a roncsolásos vizsgálatot. A szemrevételezés a legalapvetőbb módszer, és magában foglalja az edényfej felületének esetleges hibáinak, például repedéseinek, porozitásának vagy felületi érdességének ellenőrzését. Méretellenőrzést alkalmaznak annak biztosítására, hogy az edényfej megfeleljen a szükséges méreteknek és tűréseknek. Az NDT módszereket, mint például az ultrahangos vizsgálatot, a mágneses részecskék tesztelését és a radiográfiás vizsgálatot használják az edényfej belső hibáinak kimutatására. Az edényfej mechanikai tulajdonságainak meghatározására roncsolásos vizsgálatokat, például szakítóvizsgálatot és keménységi vizsgálatot alkalmaznak.
Ha az ellenőrzési és tesztelési folyamat során bármilyen hibát találnak, az edényfejet vagy megjavítják, vagy visszautasítják.
Következtetés
Az acél tányérfejek gyártása összetett folyamat, amely gondos odafigyelést és szigorú minőség-ellenőrzést igényel. Az anyagválasztástól a végső ellenőrzésig a folyamat minden egyes lépése döntő szerepet játszik az edényfej minőségének és teljesítményének biztosításában.
Beszállítóként aAcél tányérfejek, elkötelezettek vagyunk amellett, hogy ügyfeleinknek minőségi, speciális igényeiknek megfelelő tányérfejeket biztosítsunk. Akár szabványos tányérfejre, akár egyedi tervezésűre van szüksége, rendelkezünk azzal a szakértelemmel és tapasztalattal, hogy az Ön igényeinek megfelelő terméket szállítsunk.

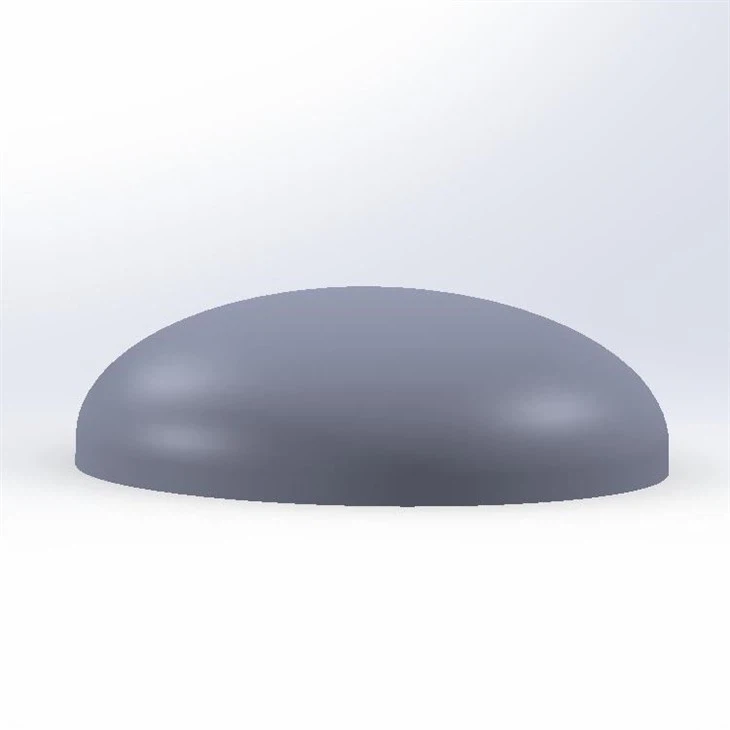

Ha a piaconMs Dish EndvagyNyomástartó edény félgömb alakú tányérvég, további információért forduljon hozzánk bizalommal. Várjuk, hogy megbeszéljük igényeit és versenyképes árajánlatot adjunk.
Hivatkozások
- ASME kazán és nyomástartó edény kódja
- API szabványok
- ASTM szabványok
